Sistem komunikasi digital adalah sistem komunikasi, dimana :
-          1. Signal informasi yang dikirim melalui saluran komunikasi adalah berbentuk signal digital , yaitu signal yang dinyatakan dengan urutan bit 1 atau 0
-          2.  Signal informasi , baik berbentuk signal suara, gambar ataupun data, pada umumnya berbentuk signal analog, maka pada sistem komunikasi digital , signal analog tersebut harus terlebih dahulu  dirubah menjadi signal digital
-          3. Selanjutnya signal digital tersebut dimodulasikan ke gelombang pembawa , baru dikirimkan ketujuan melalui saluran komunikasi digital , dengan salah satu teknik modulasi digital


Kelebihan sistem komunikasi digital dibanding dengan sistem komunikasi analog adalah :
-          - Kualitas signal yang diterima jauh lebih tinggi
-          - Cacat-cacatnya menjadi jauh lebih rendah
-          - Jumlah kanal informasi atau jumlah informasi yang dapat ditangani menjadi jauh lebih banyak
-          - Keandalannya menjadi jauh lebih tinggi

Kekurangannya adalah :
-          - Kebutuhan bandwidth transmisi menjadi jauh lebih lebar
-          - Rangkaian elektronika yang digunakan menjadi lebih rumit atau komplex

Teori Shanon

Teori Shanon mengatakan bahwa :
-          Jika kapasitas kanal transmisi melebihi kapasitas kanal informasi  yang lewat melalui kanal transmisi tersebut, maka :
§  tidak akan terjadi cacat transmisi
§  semua informasi dapat disalurkan tanpa kesalahan (error-free communication)
-          Teori Shanon adalah suatu awal dari pemikiran yang mengarah pada kelayakan sistem digital, jika : dikehendaki sistem komunikasi yang andal dan tanpa kesa-lahan
-          Teori tersebut telah berkembang dengan sangat intensip didalam mewujudkan disain dari sistem komunikasi digital yang betul-betul andal
-          Kebutuhan akan bertambahnya transmisi data, yang diiringi dengan semakin berkembangnya rangkaian terintegrasi (Integrated Cir-cuits) , telah sangat mendorong terciptanya sistem komunikasi digital yang semakin andal
-          Rumus kapasitas kanal = rumus yang menyatakan banyaknya bit per detik maximum yang dapat melewati kanal tersebut tanpa mengalami kesalahan adalah :
Contoh :



Jika setiap signal tersampling dinyatakan dengan r = 8 bit / sampel , maka karena frekuensi samplingnya adalah

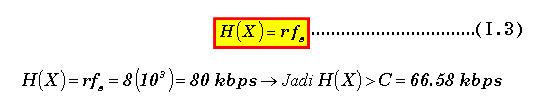

·         nilai informasi (= banyaknya bit yang digunakan per detik =  information-rate) adalah :


·         Dengan demikian karena nilai informasi  melebihi kapasitas / kemampuan kanal transmisi , maka pada keadaan seperti   pada contoh diatas , akan diperoleh hasil dimana :
transmisi bebas kesalahan tidak mungkin dilakukan
·         Transmisi bebas kesalahan dapat dilakukan dengan
memperbesar kapasitas transmisi , dengan cara : memperbesar S/N, Memperbesar pita frekuensi B

·         Proses digitaliasi signal analog , dilakukan dengan :
o    proses pencuplikan (sampling process)
o    proses kuantisasi (quantizing prosess)
o    proses penyandian (coding process)
·         Proses pencuplikan , kuantisasi dan penyandian adalah sebagai berikut :
o            = signal analog atau signal kontinyu  yang keluar dari filter awal



·            Yang dimaksud dengan proses pencuplikan adalah :
o     proses pengambilan nilai amplitudo signal dalam waktu yang sangat singkat , pada saat-saat tententu
·               Yang dimaksudkan dengan proses kuantisasi adalah:
o       proses penentuan nilai amplitudo tersebut dalam angka-angka , yang mengacu pada :
o      suatu level ketinggian tertentu (misalnya suatu nilai amplitudo signal tercuplik tertentu diukur relatip terhadap suatu nilai level ketinggian baku tertentu)
·         Yang dimaksudkan dengan proses penyandian adalah :
o      proses untuk menyandi suatu ketinggian tertentu menjadi suatu kode yang menyatakan kode yang sesuai dengan ketinggian tertentu tadi , misalnya jika suatu ketingian signal tercuplik tertentu = 15 level kuantisasi , jika dijadikan menjadi suatu kode biner , maka kode biner  yang diperoleh apabila kode biner tersebut  terdiri atas 8 bit , adalah : 00001111
